Автоматический клапан BLAUVENT KIV BV-100, приточный клапан воздуха с термостатом
- Вентиляционный клапан BLAUVENT KIV BV-100 предназначен для установки в наружную стену жилых, общественных и технических помещений.
- Он обеспечивает приток свежего воздуха, очищенного от пыли и аллергенов при помощи встроенного сменного фильтра классом очистки G4.
- Движение воздуха через клапан осуществляется за счет разницы давлений воздуха снаружи и внутри здания, создаваемой естественной или принудительной вытяжной вентиляцией помещений. При этом чистый воздух втягивается в помещение через клапан, а отработанный старый удаляется из помещения через вытяжные каналы.
- Важной особенностью клапана BLAUVENT является его АВТОМАТИЧЕСКАЯ РАБОТА по регулировке объема пропускаемого воздуха в зависимости от температуры при помощи встроенного термостата.
Преимущества приточного клапана KIV BV-100
- Подача в помещение свежего очищенного воздуха без дополнительных затрат и регулярных сквозняков.
- Очистка подаваемого воздуха от пыли и аллергенов многоразовым сменным фильтром класса очистки G4 с увеличенной площадью фильтрации и пониженным сопротивлением движению воздуха.
- Защита помещения от выстуживания в зависимости от уличной температуры путем автоматического регулирования вплоть до полного прекращения подачи воздуха.
- Простая и понятная эксплуатация по заводским предустановкам с автоматической работой в диапазоне температур от -10°С до +15°С и выше.
- Возможность изменения заводских настроек для оптимальной настройки пропускной способности клапана в зависимости от температуры воздуха °С.
- Возможность быстрой ручной регулировки в плоть до полного закрытия или открытия.
- В закрытом положении герметично перекрывает вентиляционный канал и обеспечивает терморазрыв между внутренней крышкой и корпусом.
- Не образует конденсат на внутренней крышке.
Технические характеристики

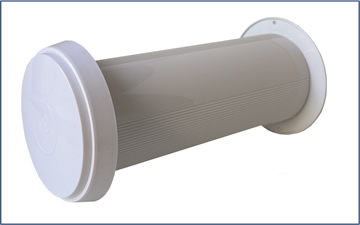

Приточный клапан Blauvent KIV BV-100
| Диапазон эксплуатационных температур | от -40° до +50°С |
| Диаметр телескопического воздуховода | 100-110 мм |
| Диаметр канала в стене | от 110 до 132 мм |
| Толщина стены (штатный кпл.) | от 200 до 500 мм |
| Удлинение | возможно |
| Производительность (пропускная способность) | 50 м³/ч |
| Производительность (при работе в составе принудительной вентиляции) | до 50 м³/ч |
| Производительность (при работе в составе естественной вентиляции) | до 30 м³/ч |
| Размеры внутренней панели клапана | диаметр 145 мм, глубина 30-65 мм |
| Размеры упаковки (Д*Ш*В) | 350*185*180 мм |
| Объем упаковки | 0,012 м³ |
| Вес брутто | 1 кг |
| Вес нетто | 0,85 кг |
Руководство по эксплуатации приточного клапана Blauvent KIV BV-100Принцип работы клапана KIV BV-100

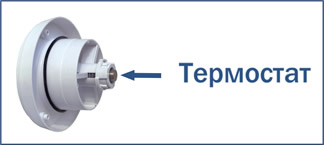

Клапан BLAUVENT снабжен чувствительным термостатом, который автоматически регулирует подачу воздуха путем открытия/закрытия внутренней крышки в зависимости от изменения температуры °С проходящего воздуха.
Клапан имеет заводскую предустановку — штатное положение внутренней завинчивающейся крышки, устанавливаемое путем вращения этой крышки до промежуточного щелчка (затруднения вращению);
Из штатного положения клапан автоматически полностью закроется при температуре проходящего через него воздуха ниже -5°С;
И на оборот, автоматически полностью откроется при температуре проходящего воздуха выше +10°С.
При промежуточных значениях температуры воздуха (от -5 до +10°С) внутренняя крышка автоматически займет промежуточное положение, менее или более открывая зазор для подачи воздуха.
Настройка клапана KIV BV-100
1. Увеличение объема подаваемого воздуха

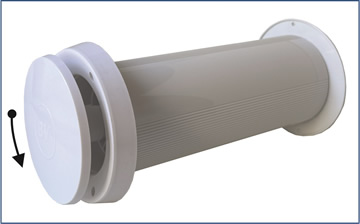

Вращение крышки против часовой стрелки (откручивание) от штатного положения увеличивает объем пропускаемого воздуха и не позволит клапану закрыться при температуре -5°C. Каждый полный 1 оборот крышки примерно соответствует изменению температуры открытия/закрытия на 4°C.
2. Уменьшение объема подаваемого воздуха

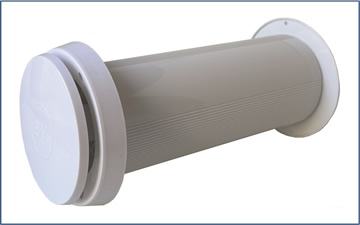

Вращение крышки по часовой стрелке (закручивание) от штатного положения уменьшает объем пропускаемого воздуха и позволит клапану раньше закрыться при температуре выше -5°C. Каждый полный 1 оборот крышки примерно соответствует изменению температуры закрытия/открытия на 4°C.
Такой регулировкой можно обеспечить уменьшение постоянного притока воздуха, не позволяя клапану полностью открываться и раньше закрываться, а количество оборотов при закручивании будет уменьшать зазор между крышкой и корпусом, уменьшая объем подаваемого воздуха, вплоть до полного принудительного закрытия для всего диапазона температур.

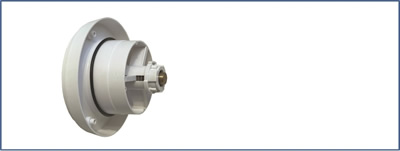

Устройство клапана BLAUVENT KIV BV-100

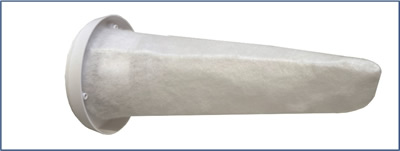

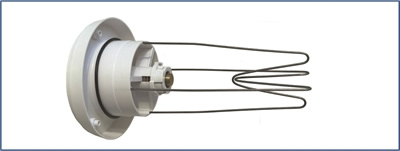

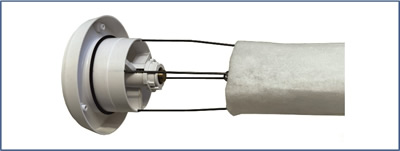

Фильтрующий элемент класса очистки G4 эффективно очищает подаваемый в помещение воздух от пыли, грязи и мелких аллергенов (пыльца от растений во время весеннего цветения и т.п.). Фильтр выполнен в форме чулка и устанавливается на специальный каркас, закрепляемый на клапане.
Такая конструкция фильтра дает ему ряд преимуществ:
- обеспечивает увеличенную площадь фильтрования, что значительно уменьшает сопротивление проходящему воздуху и увеличивает между сервисный интервал;
- делает простой и удобной очистку или замену: вынимая клапан из канала в стене, вы сразу с ним извлекаете и фильтр.

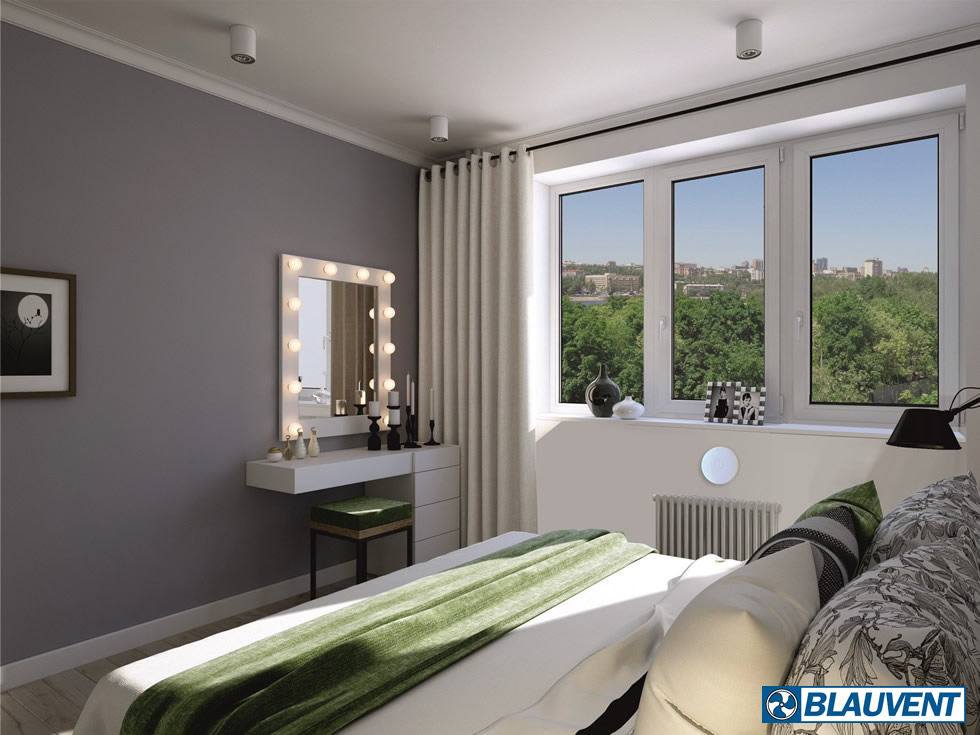

Фото в интерьере
МОНТАЖ ПОД КЛЮЧ
Качественный монтаж без пыли и грязи даже при чистовой отделке
Выбор оптимального места
При этом необходимо учесть много факторов, начиная от эффективности работы прибора, заканчивая эстетическими пожеланиями.
Бурение отверстия
Для монтажа вентиляционного клапана необходимо пробурить сквозное отверстие в наружной стене дома.

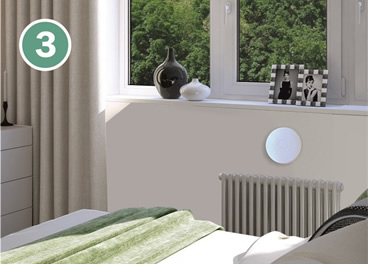

Установка прибора
Вставляем его в корпус с утеплителем, проверяем наличие уклона и зазоры. Герметизируем снаружи и внутри, устанавливаем прибор.
Заказывая монтаж у нас, вы гарантированно получаете:
- Качественный монтаж, выполненный профессиональным мастером;
- Минимальные неудобства при проведении работ. Мы применяем профессиональное оборудование для алмазного бурения по безударной технологии со сбором пыли и влаги из места бурения;
- Доступную стоимость монтажа. Мы не зарабатываем на нем, а лишь компенсируем издержки;
- Удобное для Вас время монтажа, — мы работаем 7 дней в неделю.
